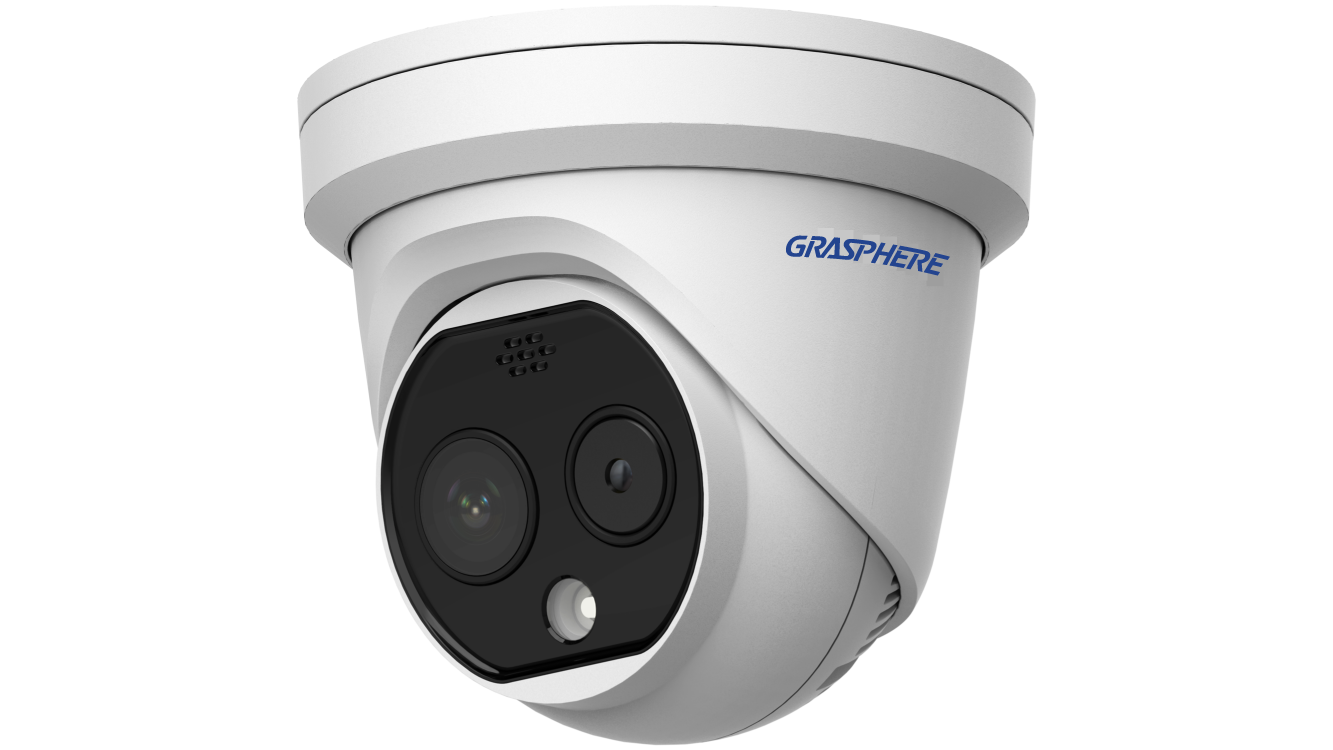

発熱者検知(体表面温度測定)AIサーマルカメラシリーズ モデル「PA3」 ※最大約30人同時体表面温度測定(カメラ単体機能)
GJ-IP1217BFX-THS/PA3 [NETD≦40mK/4MP光学&サーマル/レンズ3mm/アラーム付] ※受注生産
製品特長
非接触型体表面温度測定赤外線サーモグラフィーカメラ
・サーマル160×120解像度、高感度センサー
・温度範囲:30°C~45°C
温度精度:±0.5°C
・測定距離:1.5m以上離れて測定可能
(最大5m離れて測定可能)
・マスク着用の状態で測定可能
・温度異常警報機能
・超低照度、3D DNR、
画像ディテールエンハンスメント
・音声アラーム、LED発光アラーム
・同時測定:最大30人
・測定時間・速度:1秒以内(リアルタイム)
※本製品は、体表面温度を測定するものです。
発熱者を感知された場合は、医療用体温計での測定をお願いします。
製品仕様
型式 | GJ-IP1217BFX-THS/PA3 非接触型体表面温度測定赤外線サーモグラフィーカメラ 4メガピクセル 光学 & サーマルターゲット体表面温度測定 固定レンズ タレット 屋内外 カメラ(NETD≦40mK/レンズ3mm/アラーム付/特化機能タイプ) |
|
---|---|---|
サーマルモジュール | ||
イメージセンサー | Vanadium Oxide Uncooled Focal Plane Arrays(非冷却型) | |
解像度 | 160×120(出力画像の解像度は320×240) | |
ピクセル間隔 | 17μm | |
反応周波帯 | 8μm~14μm | |
NETD(ノイズ相当温度差) | ≤40 mk(@ 25°C、F#= 1.1) | |
レンズ(焦点距離) | 3.1 mm | |
IFOV | 5.48 mrad | |
FOV | 50 °× 37.2 ° (H × V) | |
最小焦点距離 | 0.2m | |
絞り | F 1.1 | |
光学モジュール | ||
イメージセンサー | 1 / 2.7インチプログレッシブスキャンCMOS | |
解像度 | 2688×1520 | |
最低照度 | カラー: F1.6 AGC ON時:0.0089lux、B/W: F1.6 AGC ON時:0.0018lux | |
シャッタースピード | 1~1 / 100,000秒 | |
レンズ(焦点距離) | 4mm | |
FOV | 84°×44.8°(H×V) | |
WDR | 120dB | |
デイ&ナイト | オートスイッチ付IRカットフィルター | |
画像機能 | ||
バイスペクトル画像融合 | 熱画像と光チャネルの重ねた詳細の融合画像 | |
PIP | 熱画像と光学画像PIPの詳細を組み合わせて、熱画像を光学画像に重ねます | |
スマート機能 | ||
温度測定 | 3種類の温度測定ルール、21 ルール(10ポイント、10エリア、1ライン) | |
温度範囲・精度 | 温度範囲:30℃~+45℃、温度精度:±0.5℃ | |
測定速度 | 1秒程度(リアルタイム) | |
赤外線 | ||
IR | 距離:15m、IR強度と角度:自動調整 | |
ネットワーク | ||
メインストリーム | 可視光:50Hz:25fps(2688×1520)、25fps(1920×1080)、25fps(1280×720) 可視光:60Hz:30fps(2688×1520)、30fps(1920×1080)、30fps(1280×720) サーマル:1280×720、704×576、640×480、352×288、320×240 |
|
サブストリーム | 可視光:50Hz:25fps(704×576)、25fps(352×288)、25fps(176×144) 可視光:60Hz:30fps(704×480)、30fps(352×240)、30fps(176×120) サーマル:704×576、352×288、320×240 |
|
ビデオ圧縮 | H.265 / H.264 / MJPEG | |
オーディオ圧縮 | G.711u / G.711a / G.722.1 / MP2L2 / G.726 / PCM | |
プロトコル | HTTP、HTTPS、802.1x、QoS、FTP、SMTP、UPnP、SNMP、DNS、DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、PPPoE | |
API | ONVIF (Profile S, Profile G, Profile T) | |
同時ライブビュー | 最大20ch | |
インターフェース | ||
アラーム入力 | 1入力(IN1/Gで1組)、5V TTLレベル 初期値:オープン(NO)、WebUIでオープン(NO)/クローズ(NC)切替可能。 |
|
アラーム出力 | 1出力(1A/1Bで1組、極性なし)、無電圧出力、定格接点容量: DC30V/2A、AC24V/1A 初期値:オープン(NO)、WebUIでオープン(NO)/クローズ(NC)切替可能。 ※大電力機器動作時は必ず外部にリレー回路を用意してください。 |
|
アラームアクション | SD録画/リレー出力/スマートキャプチャ/ FTPアップロード/ メールリンク/音声アラーム/白色光アラーム |
|
オーディオ入力 | 1、3.5 mmマイク入力/ライン入力インターフェイス ライン入力:2〜2.4 V [p-p]、出力インピーダンス:1KΩ±10% |
|
オーディオ出力 | リニアレベル、インピーダンス:600Ω | |
リセットボタン | あり | |
通信インターフェース | 1、RJ45 10M / 100M自己適応型イーサネットインターフェイス 1、RS-485インターフェース |
|
オンボードストレージ | micro SD / SDHC / SDXCカードスロット(最大256GB)、 マニュアル/アラーム録画をサポート |
|
一般 | ||
動作条件 | 10℃ ~ 35℃/湿度95%以下(屋内および無風環境での使用のみ) | |
電源/消費電力 | 12 VDC±20%/0.5 A、最大 6 W PoE(802.3af、クラス3):最大 6.5 W |
|
保護レベル | IP66標準、TVS 6000V雷保護、サージ保護、電圧過渡保護 | |
寸法 | 138.3 mm×138.3 mm×123.1 mm | |
重量 | 約940g、(三脚金具込みの場合:1.35㎏) |
