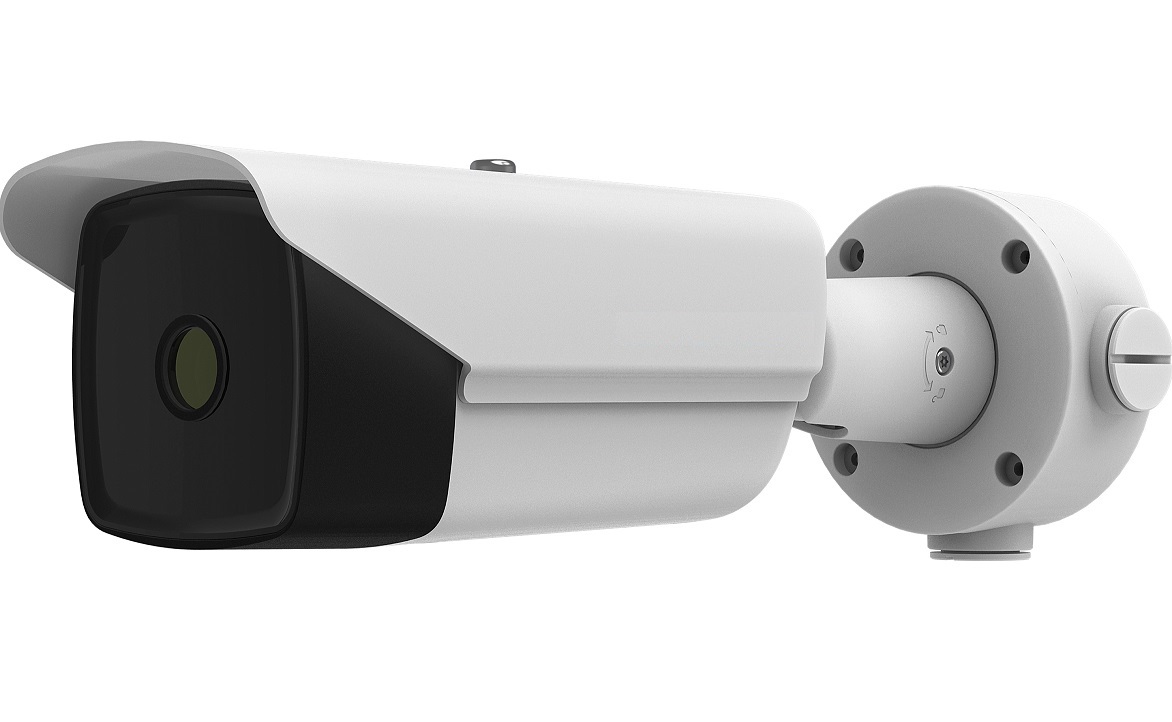

火災検知(温度上昇検知)カメラ (サーマル単体 固定レンズ バレット 屋内外カメラ) (耐塩害/レンズ4.4mm/アラーム付/NETD≦35mK)

GJ-IP2137FX-THSY/T4

製品特長

火災や温度上昇を対象物から離れた場所から画像で検知し、火災リスクを軽減
このカメラでは、限られた部分の温度上昇や火災を、数m~数10m離れた場所に設置した本カメラによって検知し、それを指定された場所などに報知する事が可能です。
これにより、自然発火や温度上昇、その他の火災リスクのある、処分場、資材置場、工場、倉庫といった場所、また従来の自動火災報知設備ではカバーしにくい、広大な空間や屋外、もしくは半屋外の火災リスクをカバーします。
その他、生産ラインや機械などの異常な温度上昇検知も、数m~数10m離れた場所からタイムリーに検知し、それを指定された場所などに通知する事が可能です。

火災検知/異常温度上昇検知カメラ 製品概要資料



急激な温度上昇を閾値(しきいち)として設定可能
≪運用例≫「1分以内に10度の上昇があれば発報」と設定する事で、季節による気温変化に左右されずに、火災検知・温度上昇検知が可能
※従来製品の場合、予め設定された一定温度に達すると発報する機能のみであった為、周辺温度の変化によって測定数値にバラツキが出る事があり、季節ごとに設定温度を変更する必要があり、本製品ではそうしたお客様からのご要望に基づき、機能改善いたしました。



火災検知・温度情報検知の運用例
・(例)10㎠ 対象物の火災検知 —> 約11.8 m 離れた場所からの測定可
・(例)10㎠ 対象物の温度測定 —> 約 4.7m 離れた場所からの測定可
・(例)プラントや機械の異常温度監視と発報



赤外線サーモグラフィーカメラ

・サーマル384×288解像度

・NETD≤35mk(25°C、F#= 1.0)

・精度:-20°C〜550°C、最大(±2°C、±2%)

・温度測定ルール:10ポイント、10エリア、1ライン

・火災検知アルゴリズム

・深層学習アルゴリズムに基づく行動分析機能:

 ラインクロス、侵入、エリア侵入、エリア退出

・NEMA-4X標準



製品ニュースリリース
グラスフィア『火災検知(温度上昇検知)カメラ(GJ-IP2137FX-THSY/T4)』発売!

製品特集ページ
火災検知/異常温度上昇検知サーマルカメラ

製品仕様

型式GJ-IP2137FX-THSY/T4
火災検知(温度上昇検知)カメラ
(サーマル単体 固定レンズ バレット 屋内外カメラ)
(耐塩害/レンズ4.4mm/アラーム付/NETD≦35mK)
サーマルモジュール
イメージセンサーVanadium Oxide Uncooled Focal Plane Arrays(非冷却型)
解像度384×288
ピクセル間隔17μm
反応周波帯8μm~14μm
NETD
(ノイズ相当温度差)
≤35 mk(@ 25°C、F#= 1.0)
レンズ(焦点距離)4.4 mm
IFOV3.86 mrad
FOV90° × 65.3° (H × V)
最小焦点距離0.3 m
絞りF 1.0
デジタルズーム×2、×4、×8
画像効果
ターゲットの色ホワイトホットモードとブラックホットモード
スマート機能
VCAルール:最多8つ
タイプ:最多4つ、(ラインクロス、侵入、エリア侵入、エリア退出)
温度測定3種類の温度測定ルール、21 ルール(10ポイント、10エリア、1ライン)
温度範囲-20°C~550°C
温度精度最大(±2°C、±2%)
火災検知ダイナミック火災検知、最大10個の発火点が検出可能
ビデオとオーディオ
メインストリーム50 Hz:25 fps(1280×720、704×576、352×288、384×288)
サブストリーム50 Hz:25 fps(704×576、352×288、384×288)
サードストリーム50 Hz:25 fps(1280×720、704×576、352×288、384×288)
ビデオ圧縮メインストリーム:H.265 / H.264
サブストリーム:H.265 / H.264 / MJPEG
オーディオ圧縮G .711u / G.711a / G.722.1 / MP2L2 / G.726 / AAC / PCM
インターフェース
アラーム入力2-ch 入力 (0-5 VDC)
アラーム出力2-chリレー出力、設定可能なアラーム応答アクション
アラームアクションSDカード記録/リレー出力/スマートキャプチャ/ FTPアップロード/メールリンケージ
オーディオ入力1、3.5mmマイク入力/ライン入力インターフェース
ライン入力:2-2.4 V [p-p]、出力インピーダンス:1KΩ±10%
オーディオ出力リニアレベル、インピーダンス:600Ω
通信インターフェース1、RJ45 10 M / 100M自己適応型イーサネットインターフェイス
1、RS-485インターフェース
ネットワーク
プロトコルIPv4 / IPv6、HTTP、HTTPS、802.1x、Qos、FTP、SMTP、UPnP、SNMP、DNS、DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、PPPoE
ネットワークストレージmicroSD / SDHC / SDXCカード(最大256 G)、NAS(NFS、SMB / CIFS)、ANR
同時ライブビュー最大20ch
セキュリティユーザー認証(IDおよびPW)、MACアドレスバインディング、HTTPS暗号化、
IEEE 802.1xアクセス制御、IPアドレスフィルタリング
一般
動作条件-40°C~65°C/湿度95%以下
電源24 VAC±25%、12 VDC±25%、24 VDC、2コア端子台
PoE(802.3af、クラス3)
消費電力18 VAC〜30 VAC:0.13 A〜0.22 A、最大5 W
9 VDC〜15 VDC:0.37 A〜0.61 A、最大5 W
24 VDC:0.21 A、最大5 W
PoE(802.3af、クラス3):44V〜57 V、0.1 A〜0.13 A、最大 5.5 W
保護レベルIP66規格
TVS 6000 V雷保護、サージ保護、過渡電圧保護
寸法351.3mm×113.5mm×115.2mm
重量約1.77kg
