発熱者検知（体表面温度測定）AIサーマルカメラシリーズ モデル「PA6」 ※最大約30人同時体表面温度測定（カメラ単体機能）
GJ-IP2617BFX-THS/PA6 [NETD≦40mK/4MP光学＆サーマル/レンズ6mm/アラーム付]

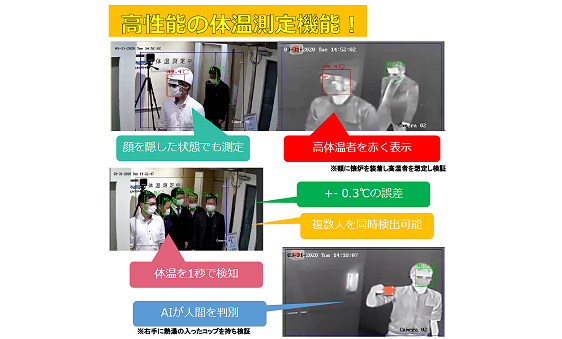

製品特長
非接触型体表面温度測定赤外線サーモグラフィーカメラ
・サーマル160×120解像度、高感度センサー
・温度範囲：30°C～45°C
温度精度：±0.5°C
・測定距離：1.5ｍ以上離れて測定可能
（最大5m離れて測定可能）
・温度異常警報機能
・超低照度、3D DNR、
画像ディテールエンハンスメント
・音声アラーム
・同時測定：最大30人
・測定時間・速度：1秒以内（リアルタイム）
※本製品は、体表面温度を測定するものです。
発熱者を感知された場合は、医療用体温計での測定をお願いします。
[関連製品]
・「温度校正装置」GJ-BB127-TH/F4A
※カメラと併用することで温度測定精度を向上させることが出来ます。
製品仕様
| 型式 | GJ-IP2617BFX-THS/PA6 非接触型体表面温度測定赤外線サーモグラフィーカメラ 4メガピクセル 光学 ＆ サーマルターゲット体表面温度測定 固定レンズ バレット 屋内外 カメラ（NETD≦40mK/レンズ6mm/アラーム付/特化機能タイプ） |
|
|---|---|---|
| サーマルモジュール | ||
| イメージセンサー | Vanadium Oxide Uncooled Focal Plane Arrays(非冷却型) | |
| 解像度 | 160×120（出力画像の解像度は320×240） | |
| ピクセル間隔 | 17μm | |
| 反応周波帯 | 8μm～14μm | |
| NETD （ノイズ相当温度差） |
≤40 mk（@ 25°C、F＃= 1.1） | |
| レンズ（焦点距離） | 6.2 mm | |
| IFOV | 2.74 mrad | |
| FOV | 25 °× 18.7 ° (H × V) | |
| 最小焦点距離 | 0.6m | |
| 絞り | F 1.1 | |
| 光学モジュール | ||
| 解像度 | 2688×1520 | |
| イメージセンサー | 1 / 2.7インチプログレッシブスキャンCMOS | |
| 最低照度 | カラー: F1.6 AGC ON時：0.0089lux B/W: F1.6 AGC ON時：0.0018lux |
|
| シャッタースピード | 1～1 / 100,000秒 | |
| レンズ（焦点距離） | 8mm | |
| FOV | 39.42°×22.14°（H×V） | |
| WDR | 120dB | |
| デイ＆ナイト | オートスイッチ付IRカットフィルター | |
| 画像機能 | ||
| バイスペクトル画像融合 | 熱画像と光チャネルの重ねた詳細の融合画像 | |
| PIP | 熱画像と光学画像PIPの詳細を組み合わせて、熱画像を光学画像に重ねます | |
| スマート機能 | ||
| 温度測定 | 3種類の温度測定ルール、21 ルール（10ポイント、10エリア、1ライン） | |
| 温度範囲 | 30°C～+45°C | |
| 温度精度 | ±0.5°C | |
| 測定速度 | １秒程度（リアルタイム） | |
| 赤外線 | ||
| IR距離 | 40 m | |
| IR強度と角度 | 自動調整 | |
| ネットワーク | ||
| メインストリーム | 可視光：50Hz：25fps（2688×1520）、25fps（1920×1080）、25fps（1280×720） 可視光：60Hz：30fps（2688×1520）、30fps（1920×1080）、30fps（1280×720） サーマル：1280×720、704×576、640×480、352×288、320×240 |
|
| サブストリーム | 可視光：50Hz：25fps（704×576）、25fps（352×288）、25fps（176×144） 可視光：60Hz：30fps（704×480）、30fps（352×240）、30fps（176×120） サーマル：704×576、352×288、320×240 |
|
| ビデオ圧縮 | H.265 / H.264 / MJPEG | |
| オーディオ圧縮 | G.711u / G.711a / G.722.1 / MP2L2 / G.726 / PCM | |
| プロトコル | IPv4 / IPv6、HTTP、HTTPS、802.1x、Qos、FTP、SMTP、UPnP、SNMP、 DNS、DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、PPPoE |
|
| API | ONVIF (Profile S, Profile G, Profile T) | |
| 同時ライブビュー | 最大20ch | |
| インターフェース | ||
| アラーム入力 | 2ch入力（0-5 VDC） | |
| アラーム出力 | ２chリレー出力、アラーム応答動作設定可能 | |
| アラームアクション | SD録画/リレー出力/スマートキャプチャ/ FTPアップロード/ メールリンク/音声アラーム/白色光アラーム |
|
| オーディオ入力 | 1、3.5 mmマイク入力/ライン入力インターフェイス ライン入力：2〜2.4 V [p-p]、出力インピーダンス：1KΩ±10％ |
|
| オーディオ出力 | リニアレベル、インピーダンス：600Ω | |
| リセットボタン | あり | |
| 通信インターフェース | 1、RJ45 10M / 100M自己適応型イーサネットインターフェイス 1、RS-485インターフェース |
|
| オンボードストレージ | micro SD / SDHC / SDXCカードスロット（最大256GB）、 マニュアル/アラーム録画をサポート |
|
| 一般 | ||
| 動作条件 | 10℃ ～ 35℃/湿度90％以下（屋内および無風環境での使用のみ） | |
| 電源 | 12 VDC±20％、2コア端子台 PoE（802.3af、クラス3） |
|
| 消費電力 | 12 VDC±20％：0.65 A、最大 7.5 W PoE（802.3af、クラス3）：42.5 V〜57 V、0.14 A〜0.22 A、最大 8 W |
|
| 保護レベル | IP66標準、TVS 6000V雷保護、サージ保護、電圧過渡保護 | |
| 寸法 | 358.3 mm×113.5 mm×115.2 mm | |
| 重量 | 約1.76㎏、（フード無しの場合：1.35kg） | |
