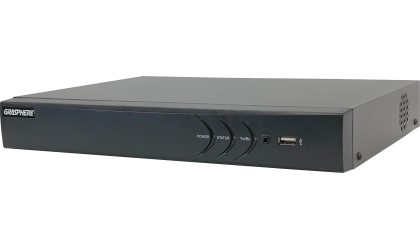

4ch HD-TVI フルハイビジョンレコーダー

GJ-FV7204HD-M1A

製品特長

・ HDTVI / HDCVI / AHD / CVBSカメラの接続可能

    (自動認識)

・アナログカメラのエンコーディング:

 メインストリーム

 H.265 + / H.265 / H.264 + / H.264

   サブストリーム

 H.265 / H.264

・H.265 + / H.265 / H.264 + / H.264

 IPカメラに接続可能

・最大6ch IPカメラ入力(最大6MP)

・フルch最大1080p録画可能

・同時HDMI/VGA出力

・オーディオは同軸ケーブル経由で送信

 (対応カメラのみ)

・HDDあたり最大10 TBの容量

・ディープラーニングベースの境界保護(最大2ch)

製品仕様

型式GJ-FV7204HD-M1A
4ch HD-TVI フルハイビジョンレコーダー(スタンダードタイプGen3)
ビデオ・オーディオ入力
ビデオ圧縮H.265 Pro + / H.265 Pro / H.265 / H.264 + / H.264
アナログビデオ入力4ch
BNCインターフェース(1.0 Vp-p、75Ω)、同軸接続をサポート
HD-TVI入力4 MP、3 MP、1080p30、1080p @ 25 fps、720p @ 60 fps、720p @ 50 fps、720p @ 30 fps、720p @ 25 fps
*3 MP信号入力は、チャネル1でのみ使用できます。
AHD入力4 MP @ 25 fps、4 MP @ 30 fps、1080p @ 25 fps、1080p @ 30 fps、720p @ 25 fps、720p @ 30 fps
HDCVI入力4 MP @ 25 fps、4 MP @ 30 fps、1080p @ 25 fps、1080p @ 30 fps、720p @ 25 fps、720p @ 30 fps
CVBS入力PAL / NTSC
IPビデオ入力1ch(最大5ch)最大6MP解像度
拡張IPモード:2ch(最大6ch)、それぞれ最大4 Mbps
H.265 + / H.265 / H.264 + /H.264 IPカメラをサポート
オーディオ圧縮G.711u
オーディオ入力1-ch、RCA(2.0Vp-p、1KΩ)
ビデオ・オーディオ出力
画面分割レイアウト
(各出力で共通)
1x1、2x2
CVBS出力
(独立して分割画面設定可能)
1ch、BNC(1.0Vp-p、75Ω)、解像度:PAL:704×576、NTSC:704×480
VGA出力
(メニュー固定:HDMI&VGAでクローン)
1ch、1920×1080/60 Hz、1280×1024/60 Hz、1280×720/60 Hz、1024×768/60 Hz
HDMI出力
(メニュー固定:HDMI&VGAでクローン)
1ch、1920×1080/60 Hz、1280×1024/60 Hz、1280×720/60 Hz、1024×768/60 Hz
エンコーディング解像度メインストリーム:
1080pLiteモードが有効になっていない場合:
・4 MPストリームアクセスの場合:
4 MP lite @ 15 fps; 1080p lite / 720p / WD1 / 4CIF / VGA / CIF @ 25 fps(P)/ 30 fps(N)
・3 MPストリームアクセスの場合:
3 MP / 1080p / 720p / VGA / WD1 / 4CIF / CIF @ 15 fps
・1080pストリームアクセスの場合:
1080p / 720p @ 15 fps; VGA / WD1 / 4CIF / CIF @ 25 fps(P)/ 30 fps(N)
・720pストリームアクセスの場合:
720p / VGA / WD1 / 4CIF / CIF @ 25 fps(P)/ 30 fps(N)
1080p Liteモードが有効になっている場合:
4 MP lite / 3 MP @ 15 fps; 1080p lite / 720p lite / VGA / WD1 / 4CIF / CIF @ 25 fps(P)/ 30fps(N)
サブストリーム:
WD1 / 4CIF @ 12 fps; CIF @ 25 fps(P)/ 30 fps(N)
ビデオビットレート32 Kbps〜6 Mbps
オーディオ出力1-ch、RCA(リニア、1KΩ)
オーディオビットレート64 Kbps
デュアルストリームサポート
ストリームタイプビデオ、ビデオ&オーディオ
同期再生4-ch
ネットワーク管理
着信帯域幅72Mbps
リモート接続32
ネットワークプロトコルTCP / IP、PPPoE、DHCP、DNS、DDNS、NTP、SADP、NFS、iSCSI、UPnP™、HTTPS、ONVIF
ハードディスク
SATA1 SATAインターフェイス
容量最大10TB (初実装:2TB)
外部インタフェース
双方向オーディオ入力1ch、RCA(2.0Vp-p、1KΩ)(1番目のオーディオ入力を使用)
ネットワークインターフェース1、RJ4510/100Mbps自己適応型イーサネットインターフェース
USBインターフェースフロントパネル:USB 2.0×1
背面パネル:USB 3.0×1
シリアルインタフェースRS-485(半二重)
アラーム入力/出力4/1
境界保護
人間/車両分析最大2ch
*すべてのアナログチャネルはデフォルトで有効になってます。
人間と車両を分類でき、葉やライトなどのオブジェクトによって引き起こされる誤警報を大幅に減らすことができます。
オブジェクトまたはイベントタイプによるクイック検索ができます。
一般
電源12VDC、1.5A
消費電力≤18W(ハードディスを除く)/約23W(ハードディスク1本搭載時)
作業温度、湿度-10℃ ~ 55℃/湿度10%~90%
寸法315×242×45mm
重量≤1.16kg(ハードディスクなし)/約1.91kg(ハードディスク1台搭載時)
