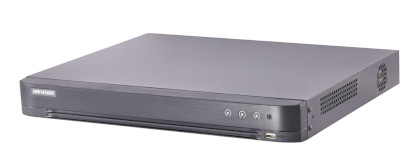

16ch HD-TVI フルハイビジョン レコーダー(高画質対応)

GJ-FV7216HU-K2S

製品特長

・ HDTVI / HDCVI / AHD / CVBSカメラの接続可能(自動認識)
・アナログカメラのエンコーディング:
メインストリーム
H.265 + / H.265 / H.264 + / H.264
サブストリーム
H.265 / H.264
・H.265 + / H.265 / H.264 + / H.264 IPカメラに接続可能
・最大32ch IPカメラ入力(最大8MP)
・フルハイビジョン1080Pリアルタイム録画可能
・同時HDMI/VGA出力
・オーディオは同軸ケーブル経由で送信 (対応カメラのみ)
・HDTVI信号伝送:
800 m@1080p、1200 m@720p
・HDDあたり最大10 TBの容量

製品仕様

型式GJ-FV7216HU-K2S
超高画質(5MPix/3MPix)&高圧縮(H.265/H.265+対応)16ch フルハイビジョン レコーダー
(ハイブリッドタイプGen2・アラーム付)
ビデオ・オーディオ入力
ビデオ圧縮H.265 Pro + / H.265 Pro / H.265 / H.264 + / H.264
アナログビデオ入力16ch
BNCインタフェース(1.0 Vp-p、75Ω)、同軸ケーブル接続をサポート
HD-TVI入力8 MP、5 MP、4 MP、3 MP、1080p30、1080p25、720p60、720p50、720p30、720p25
AHD入力5 MP、4 MP、1080p25、1080p30、720p25、720p30
HDCVI入力5 MP、4 MP、1080p25、1080p30、720p25、720p30
CVBS入力PAL / NTSC
IPビデオ入力16ch(最大32-ch)、最大8MP、H.265 + / H.265 / H.264 + / H.264 IPカメラをサポート
オーディオ圧縮G.711u
オーディオ入力4-ch、RCA(2.0Vp-p、1KΩ)
ビデオ・オーディオ出力
画面分割レイアウト
(各出力で共通)
1x1、2x2、1+5、1+7、3x3、4x4
CVBS出力
(独立して分割画面設定可能)
1ch、BNC(1.0Vp-p、75Ω)、解像度:PAL:704×576、NTSC:704×480
VGA出力
(メニュー固定:HDMI&VGAでクローン)
1-ch、1920×1080 / 60Hz、1280×1024 / 60Hz、1280×720 / 60Hz、1024×768 / 60Hz
HDMI出力
(メニュー固定:HDMI&VGAでクローン)
1-ch、4K(3840×2160)/ 30Hz、2K(2560×1440)/ 60Hz、1920×1080 / 60Hz、
1280×1024 / 60Hz、1280×720 / 60Hz、1024×768 / 60Hz
エンコード解像度1080pライトモードが有効になっていない場合:4 MP lite / 3 MP / 1080p / 720p / VGA / WD1 / 4CIF / CIF
1080pライトモードが有効になっている場合:4 MP lite / 3 MP / 1080p lite / 720p lite / VGA / WD1 / 4CIF / CIF
フレームレートメインストリーム:
1080p ライトモードが有効になっていない場合:
4 MPストリームアクセスの場合:4 MP lite @ 15fps; 1080p lite / 720p / WD1 / 4CIF / VGA / CIF @ 25fps(P)/ 30fps(N)
3 MPストリームアクセスの場合:3 MP / 1080p / 720p / VGA / WD1 / 4CIF / CIF @ 15fps
1080pストリームアクセスの場合:1080p/720p@15fps; VGA/WD1/4CIF/CIF@25fps (P)/30fps (N)
720pストリームアクセスの場合:720p / VGA / WD1 / 4CIF / CIF @ 25fps(P)/ 30fps(N)
1080p ライトモードを有効になっている場合:
4 MP lite / 3 MP @ 15fps; 1080p lite / 720p lite / VGA / WD1 / 4CIF / CIF @ 25fps(P)/ 30fps(N)
サブストリーム:
WD1 / 4CIF @ 12fps; CIF @ 25fps(P)/ 30fps(N)
ビデオビットレート32 Kbps〜10 Mbps
オーディオ出力1-ch、RCA(リニア、1KΩ)
オーディオビットレート64 Kbps
デュアルストリームサポート
ストリームタイプビデオ、ビデオ&オーディオ
同期再生16-ch
ネットワーク管理
着信帯域幅128Mbps
リモート接続128
ネットワークプロトコルTCP / IP、PPPoE、DHCP、DNS、DDNS、NTP、SADP、NFS、iSCSI、UPnP™、HTTPS、ONVIF
ハードディスク
SATA2 SATAインターフェイス
容量各ディスクに最大10TB (初実装:2TB)
外部インタフェース
双方向オーディオ入力1ch、RCA(2.0Vp-p、1KΩ)(1番目のオーディオ入力を使用)
ネットワークインターフェース1、RJ45 10M / 100M/ 1000M自己適応イーサネットインターフェイス
USBインターフェースフロントパネル:USB 2.0×1
背面パネル:USB 3.0×1
シリアルインタフェースRS-485(半二重)
アラーム入力/出力16/4
一般
電源12VDC、1.5A
消費電力25W(ハードディスを除く)/約35W(ハードディスク2本(1本5W)搭載時)
作業温度、湿度-10℃ ~ 55℃/湿度10%~90%
寸法380×320×48 mm
重量≤2kg
