HD-TVI グラウンドループアイソレータ（PTZ制御対応・雷サージ保護）
GJ-PFM791
製品特長

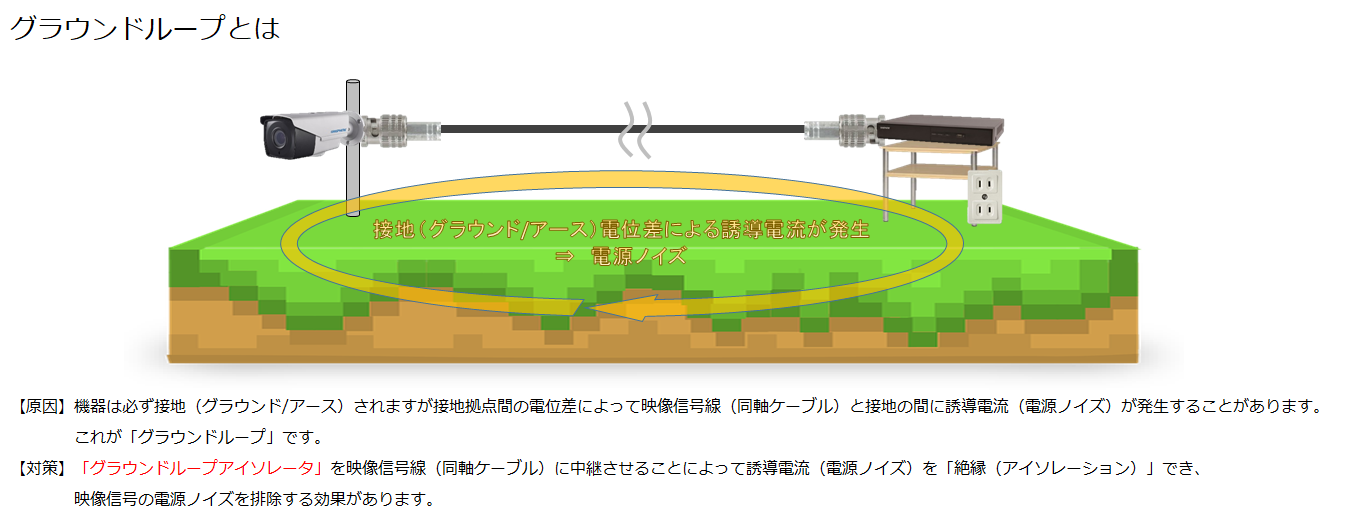

・映像信号に影響を与える電源ノイズを絶縁
・雷サージ（4KV IEC61000-4-5）対応
・PTZ制御には影響なし
・小型で軽量（電源重畳ユニットとDVRの接続ケーブルにも最適）
・別電源を必要としません（パッシブタイプ）
・弊社HD-TVIカメラおよびDVR対応（4K/1080P/720P）

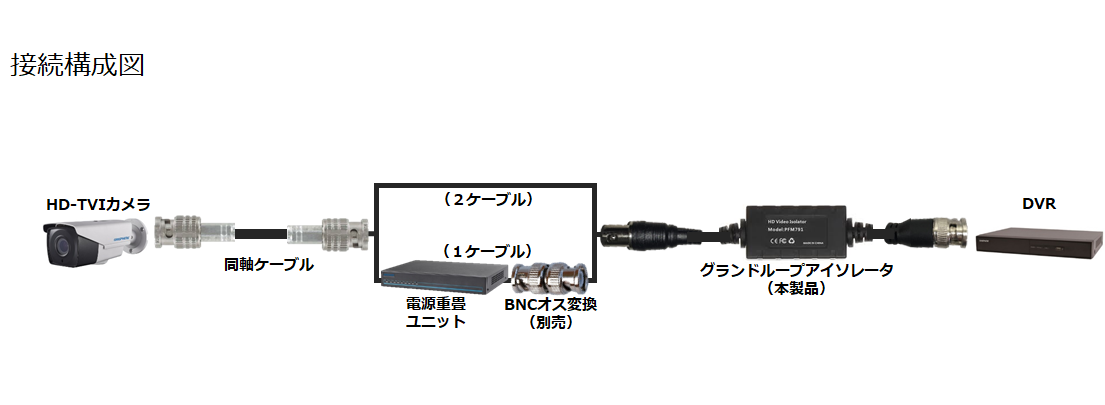

※電源重畳ユニットとの接続には、
別途「BNC(75Ω）オス-オス変換アダプタ」等1個を準備してください。
製品仕様
| 型式 | GJ-PFM791 HD-TVI グラウンドループアイソレータ（PTZ制御対応・雷サージ保護） | |||
|---|---|---|---|---|
| 特性 | ||||
| 挿入損失 | 0.5dB | |||
| 周波数応答 | 0～65MHz | |||
| 入力抵抗 | 75Ω | |||
| 出力抵抗 | 75Ω | |||
| 絶縁耐圧 | 800V（1分間） | |||
| 絶縁抵抗 | 100MΩ | |||
| 保護 | ||||
| 静電気(ESD)保護 | 接触放電：600V / 気中放電：8000V ［IEC61000-4-2］ | |||
| 雷サージ保護 | 4KV（10/700us） ［IEC61000-4-5］ | |||
| 環境 | ||||
| 防水特性 | なし ※屋内（DVRに直結）で使用してください | |||
| 動作温度 | -20℃～55℃ | |||
| 保管温度 | -40℃～70℃ | |||
| 湿度 | 95％以下（結露しないこと） | |||
| 一般 | ||||
| MTBF （平均稼働時間） | 20000時間以上 | |||
| 外形寸法・全長 | 42mm(L)×22.5mm(W)×16(H) mm /全長（BNC付き同軸線を含む）400 mm | |||
| 重量 | 約38g | |||
| ケース材質 | ABS樹脂(黒色) | |||
| 別売オプション | BNC（75Ω）オス-オス変換コネクタ ※電源重畳ユニット接続に必要 | |||
